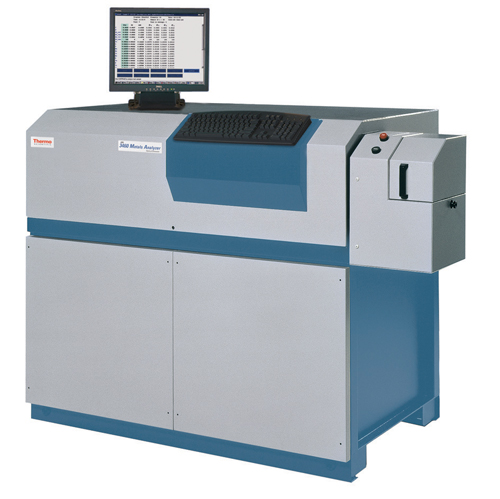

Model : ARL 3460 Metals Analyzer
Xuất xứ : Thụy sỹ
Ứng dụng :
- Dùng để phân tích nhanh các thành phần nguyên tố hóa học có trong hợp kim. Đáp ứng nhu cầu phân tích của công nghiệp kim loại và hợp kim từ việc điều khiển quá trình sản xuất đến nghiên cứu phát triển, từ việc kiểm tra nguyên liệu đầu vào đến việc phân loại các sản phẩm phế thải.
- Điển hình là ứng dụng phân tích các nguyên tố và dải hàm lượng của chúng có trong hợp kim gang, thép, nhôm, đồng, Ni-ken, kẽm, chì và các hợp kim khác. Loại máy này có thể phân tích trên 1 nền hay nhiều nền.
1/ Chức năng và nguyên lý :
ARL 3460 Metals Analyzer (viết gọn là 3460) là máy phân tích quang phổ phát xạ của h•ng Themo Electron Corporation - Thuỵ sĩ. Chức năng của máy để phân tích nhanh thành phần kim loại. Với nhiều kênh phân tích (max. 60 kênh), 3460 đồng thời phân tích và cho kết quả chính xác hàm lượng của nhiều nguyên tố của mẫu kim loại hoặc hợp kim.
Với nguyên lý phân tích bằng quang phổ phát xạ, 3460 bao gồm các bộ phận chính như sau:
- Nguồn kích xạ để cấp năng lương kích xạ mẫu
- Hệ quang phổ để tách các đường phổ một cách chính xác theo bước sóng tương ứng với các nguyên tố khác nhau
- Hệ điện tử để sử lý các tín hiệu quang phổ
- Máy tính và phần mềm để điều khiển, tính toán số liệu và cho kết quả.
Phụ kiện cần thiết khác :
- Hệ tinh lọc Argon
- Hệ van cho khí Argon
- Bình khí Argon
- Đồ gá cho phân tích các mẫu nhỏ
- Phụ tùng dự trữ
- Khuôn đúc để chuẩn bị mẫu.
- Thiết bị chuẩn bị mẫu
- Ổn áp điện
2/ ARL 3460 Metals Analyser - Sản phẩm của hãng ARL (Applied Research Laboratories) nay thuôc tập đoàn Thermo Fisher Scientific ( Ecublens) SARL - Thụy sỹ
Hơn 60 năm qua, ARL là nhà chế tạo đặt ra tiêu chuẩn cho loại thiết bị phân tích kim loại mà toàn bộ ngành công nghiệp luyện kim trên thế giới tin cậy và sử dụng.
Metals Analyser là đời máy phân tích kim loại mới nhất của ARL. Được đúc kết từ các dòng máy trước, Metals Analyser là một thiết bị hoàn thiện đáp ứng cao nhu cầu phân tich kim loại với chi phí đầu tư kinh tế nhất.
ARL 3460 được thiết kế để phân tích các nguyên tố trên nhiều nền khác nhau (thép, đồng hoặc nhôm, …vv).
Thành công của bạn phụ thuộc vào sản phẩm bạn làm ra đạt chất lượng cao và ổn định và bạn cần một thiết bị phân tích tin cậy. 3460 với độ tin cậy cao sẵn sàng 24 giờ một ngày, 7 ngày một tuần đảm bảo chất lượng sản phẩm của bạn luôn được kiểm soát một cách chính xác.
Độ chính xác tuyệt đối của kết quả phân tich phụ thuộc vào hệ thống ca lip thiết bị. CARL là hệ thống ca lip chuẩn tại nhà máy của ARL. Đây là một hệ ca lip tinh tế bao hàm nhiều tham số và có các công cụ để tính và hiệu chỉnh các ảnh hưởng ma trận, đường phổ để đạt được độ chính xác cao nhất. Metals Analyser được ca lip bằng CARL tại nhà chế tạo và sẵn sàng phân tích ngay từ ngày đầu tiên lắp đặt tại cơ sở của bạn.
3/ Độ ổn định của thiết bị:
Bạn luôn muốn biết rằng kết quả phân tích của bạn có còn chính xác vào ngày mai, vào tuần sau hay năm sau hay không. ARL3460 Metals Analyser thừa kế một tiêu chuẩn đ• là truyền thống của ARL bao năm nay: độ ổn định thiết bị cao.
4/ Mô tả kỹ thuật
Buồng quang phổ: Khung Pashen Runge chân không. Tiêu cự 1m, cấu trúc gang đúc đặc biệt. Có hệ thống ổn định nhiệt độ có thể điều khiển ±0.1°C tại 38°C
Khe sơ cấp: 20 mm
Khe thứ cấp: 20, 25, 37.5, 50, 75, 100, 150 20 mm
Ống nhân quang: Đường kính 28mm
Bộ biến suy Attenuators:Tất cả đều lập trình được để chỉnh tối ưu cho các ống nhân quang.
Điều chỉnh theo 41 mức.
Số kênh phân tích: maximum 60
Cách tử : Buồng quang phổ có thể chọn một trong các khắc vạch sau. Sự lựa chọn sao cho tối ưu với nhu cầu phân tích: 1080, 1667 và 2160 gr/mm
Độ chân không max. :1 x 10-3 mm Hg
ĐK ổn định nhiệt độ: Toàn bộ khoang quang phổ được ổn định tại khiển ±0.1°C tại 38°C
Khoang kích xạ: Điền khí Argon. Có thiết bị đốt để tăng độ chính xác với các nguyên tố vi lượng. Có hệ thống làm mát mạch k ín.
Có mạch bảo vệ an toàn cho người sử dụng không cho phép hoạt động khi cửa đang mở. Đảm bảo tiêu chuẩn quốc tế CEI 1010-1.
Đèn Fatigue: Mức cường độ chọn bằng phần mềm. Đèn fatigue làm tăng độ ổn định cũng như tuổi thọ lâu dài của các ống nhân quang.
Nguồn phóng điện: HIREP (High Repetition rate: Nguồn phóng điện ổn định cao
Điện áp duy trì (Power) : 400 VP
Điện áp kích thích (Ignitor) : 15 KVP
Tần suất đánh lửa : 400 lần/giây ( 400 sparks per second)
Phương pháp đo: Integration (Tích phân)
Hệ điều khiển: Bộ sử lý ARL MMB 88 sử dụng công nghệ CMOS với cạc đo trạng thái ( Status measuring card ) . Bộ chuyển đổi A/D và bộ biến suy cho từng kênh phân tích. Tối đa 60 kênh
Bảo vệ chống bụi: Có hệ thống bảo vệ chống bụi với quạt làm mát.
Bảo vệ chống nhiễu: Có hệ thống bảo vệ chống nhiễu.
Tiêu thụ Argon: 4 L/min khi phân tích
0.3 L /min ở chế độ chờ (stand-by)
Kích thước máy: Cao: 119 cmm
Rộng: 168.5cm
Sâu: 9 cm
Khối lượng: Tịnh 450 Kg
Yêu cầu nguồn điện: Nguồn 1 pha (phase, neutral and earth)
Điện áp: 220 V (+10% -15% ),
Nối đất: < 1* (according CEI 1010 standard);
Tần số: 50 / 60 Hz *2%;
Công suất: 3.5kVA
5/ Hệ phần mềm WinOE (WinOE Analytical Software):
WinOE là phần mềm mạnh nhất trong lĩnh vực phân tích quang phổ phát xạ. Phần mềm này tích hợp nhiều chức năng rộng r•i với mức độ linh hoạt cao và thực sự là một phần mềm tân tiến nhất hiện nay trong lĩnh vực này.
Hoạt động trong môi trường Windows* quen thuộc và thuận tiện cho người sử dụng, WinOE có rất nhiều chức năng và công cụ cần thiết cho một máy quang phổ phát xạ. Một số các chức năng cơ bản đó là:
Phân tích thường nhật Phân tích các mẫu kim loại tới 100 nguyên tố cho một loại hợp kim (program).
Nhận dạng loại hợp kim Có thể đặt cấu hình cho 10 vùng (field) mỗi vùng có thể dùng đến 12 kí tự.
Cấu hình hệ thống Có thể bất kỳ chọn theo chuẩn từng phần hoặc toàn bộ.
Dạng chuẩn hoá Xác định chính xác một loại hợp kim nhất định trong một nhóm ca lip.
Kiểm tra theo dung sai Cho phép kiểm tra mẫu để xác định mẫu này nằm trong hay ngoài dải dung sai cho trước so với một định chuẩn.
Phân loại hợp kim Phân tích và phân loại nhanh một hợp kim theo đặc tính kỹ thuật đề ra của sản phẩm.
Cho kết quả linh hoạt Có 9 dạng biểu đưa dữ liệu kết quả ra, hiển thị theo đơn vị % hoặc ppm (phần triệu)
Nhập thêm dữ liệu Các kết quả của các phép phân tích khác có thể được nhập cùng vào bảng dữ liệu OES và lưu giữ.
Lưu giữ số liệu Theo dung lượng của ổ đĩa cứng
Lấy dữ liệu, cập nhật Lấy dữ liệu theo nhiều kiểu, theo dạng mẫu, theo thời gian, hay theo chương trình...
Tính thống kê Thực hiện các phép tính thống kê như: tính giá trị trung bình, Min/max, sai lệch SD và RSD.
Hiệu chuẩn nhiều tham số Các công cụ ca lip tinh tế bao hàm nhiều tham số để tính và hiệu chỉnh các ảnh hưởng ma trận, đường phổ v.v. Hiển thị đối thoại đồ hoạ mầu.
Theo dõi trạng thái hệ thống Theo dõi, hiển thị, chẩn đoán theo các thông số như độ chân không, nguồn điện, nhiệt độ.
Chú ý : Bộ phần mềm phân tích WinOE đã được thay bằng bộ phần mềm OXSAS với tính năng tương tự nhưng được thêm rất nhiều các chức năng khác nhàm đáp ứng cao hơn nhu cầu phân tích
*/ Hệ máy tính chuẩn với cấu hình :
- Intel Core™ 2 Duo Processor (1.86 GHz, 2M, 1066MHz FSB), 1 GB Memory;
- 160 GB hard disk drive, internal DVD/CDRW combo drive (DVD reader, CD-Writer). No floppy disk drive;
- Operating system Windows® XP Professional Service Pack 2, English, French, German or Spanish;
- 19" LCD TFT video screen, keyboard according to selected language of operating system, mouse;
128MB Video Card
- Integrated Ethernet 10/100/1000 LAN interface (RJ-45 connector);
- 1 serial (reserved for instrument link), 1 parallel and 8 USB ports (2 front and 6 back). 2 USB ports are already used for the mouse and the keyboard;
- Inkjet color printer with USB cable (locally purchase)
Chú ý :
- Toàn bộ cấu hình trên được cài đặt và xây dung cấu hình tại nhà máy cùng với phần mềm phân tích WinOE. Máy tính được cung cấp đòng bộ với máy quang phổ phát xạ và chuyển thẳng từ Thụy sỹ về Việtnam
- Cấu hình trên là cấu hình điển hình. Hãng sản xuất có quyền thay đổi cấu hình (tương đương hoặc tốt hơn) tuỳ thuộc vào thời điểm đặt hàng .
